Office: beschriftung von abbildungen verschieben sich

Wenn ich bei Word eine Beschriftung über "Einfügen - Referenz - Beschriftung" einfüge, passiert es oft, dass diese Beschrifung nach dem Bearbeiten (Schriftgröße etc. ändern) sich einfach verschiebt (meistens an den oberen Seitenrand) und sich dort auch nicht so einfach wieder wegbewegen läßt (und schon gar nicht mehr unter die Abbildung, wo sie hingehört).
Hoffe, dass ich das Problem verständlich geschildert habe und hoffe auf helfende Antwort!



Hallo,

Du hast das Problem zwar sehr gut beschrieben, aber mir fehlt das Vorstellungsvermögen... Könntest Du einmal eine Beispieldatei hochladen? Du weißt doch: Ein Bild sagt mehr als tausend Worte :lol: ...

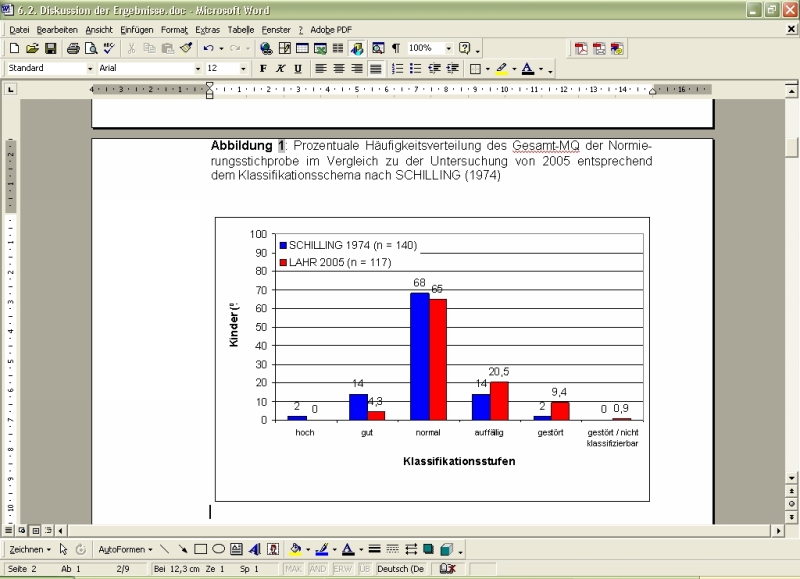

okay, hier also der Screenshot von besagten Problem.
Dabei kommt mir noch etwas in den Sinn: die Beschriftung der y-Achse wird nicht vollständig angezeigt (es fehlt das % hinter "Kinder"). Habe schon versucht das Textfeld zu vergrößern klappt aber nicht....



Hallo,

naja, an einem Screenshot sehe ich grad mal überhaupt nix. Ich wollte das Dokument sehen... Wahrscheinlich liegt die Grafik "über dem Text" und ist nicht als "mit Text in Zeile formatiert" und die Grafikbeschriftung ist in einem Textfeld/Positionsrahmen....

Nimm für die Grafik eine Tabellenzelle und formatiere die Grafik als "mit Text in Zeile", dann gibt's mit der Beschriftung auch keine Probleme.

Und was das % bei Kinder angeht: Da sollte es doch helfen, das Feld in Excel größer zu ziehen, oder die Schrift zu verkleinern... Bei mir klappt das immer...



okay, dann folgt also jetzt sowohl Beispiel-Datei für Excel.
In Excel habe ich schon versucht, das Textfeld (in dem "Kinder %" steht) zu vergrößern, hilft aber genausowenig wie die Schrift zu verkleinern. Dann wird trotzdem nur ein Teil angezeigt...
Die Word-Datei kann ich nicht hochladen, die ist wohl zu groß. Kann sie aber nicht verkleinern, da ist wirklich nur die Abbildung mit Beschriftung drin.



Hallo,

hier ist das modifizierte Excel-Diagramm zurück...

Stimmt, die Größe kann man nicht ändern. Aber die Schrift ändern. Allerdings wurde bei mir alles angezeigt. Ich habe jetzt mal statt 10,5 den Schriftgrad in 10 pt geändert... Vielleicht wird es ja jetzt bei Dir auch angezeigt. Notfalls müßtest Du vielleicht mal eine andere Schrift zuweisen...

Was das Word-Dokument angeht: Du kannst es mir auch mailen an Wordmouse[at]Wordwelt.de ([at] durch @ ersetzen)...



Danke für die modifizierte Excel-Datei. Ich sehe zwar immer nur noch einen Teil der Beschriftung der y-Achse auf meinem Bildschirm, gedruckt wird aber die komplette Beschriftung (das ist ja die Hauptsache).
Word-Datei per eMail geschickt.



okay, okay, die geänderte Datei sieht ja schon echt gut aus.....ähm, weiß nur nicht so genau, wie ich das jetzt auch hinbekomme.
Also: Tabelle einfügen, dahinein die Abbildung einfügen und dann die Referenz (Beschriftung) erstellen. Denn eine Referenz sollte es schon sein, da ich ja später noch ein Abbildungsverzeichnis erstellen muss....



Hallo,

genau so, wie Du es beschrieben hast... Nur darauf achten, daß die Grafiken als "mit Text in Zeile" formatiert sind. Falls Du das in den Optionen, wie ich es geschrieben hatte, nicht gemacht hast: Grafik markieren, Format | Grafik wählen, aufs Register Layout wechseln, und auf "mit Text in Zeile klicken"...

Und noch ein Pluspunkt für die Tabellen: So, wie Du es gemacht hattest, hättest Du nie und nimmer ein Abbildungsverzeichnis erstellen können, da Word die Einträge in Textfeldern einfach nicht sieht, bzw. in ein Verzeichnis übernimmt...
