Diagramme und andere Visualisierungen in Power View
Excel 2013 Mehr... Weniger In Power View in SharePoint 2013 und in Excel 2013 können Sie schnell eine Vielzahl von Datenvisualisierungen erstellen, von Tabellen und Matrizen zu Balken-, Säulen-und Blasendiagrammen und Sätzen mehrerer Diagramme. Für jede Visualisierung, die Sie erstellen möchten, beginnen Sie mit einem Power View-Arbeitsbogen, indem Sie eine Tabelle erstellen, die Sie dann einfach in andere Visualisierungen konvertieren, um eine optimale Abbildung Ihrer Daten zu finden.

Erstellen einer Visualisierung

1. Erstellen Sie eine Tabelle auf dem Power View-Arbeitsbogen, indem Sie eine Tabelle oder ein Feld in der Feldliste überprüfen oder ein Feld aus der Feldliste auf das Arbeitsblätter Feld ziehen. Power View zeichnet die Tabelle auf dem Arbeitsbogen, zeigt Ihre tatsächlichen Daten an und fügt automatisch Spaltenüberschriften hinzu.


2. Wandeln Sie die Tabelle in eine Visualisierung um, indem Sie auf der Registerkarte Entwurf einen Visualisierungs auswählen. Je nach den Daten in der Tabelle stehen unterschiedliche Visualisierungstypen zur Verfügung, die Ihnen die beste Visualisierung dieser Daten ermöglichen.

   Tipp: Wenn Sie eine weitere Visualisierung erstellen möchten, beginnen Sie mit einer weiteren Tabelle, indem Sie auf das leere Blatt klicken, bevor Sie Felder aus der Feldliste im Feldabschnitt auswählen.



Inhalt dieses Artikels
Beispiele für in Power View verfügbare Visualisierungen

Diagramme

Kreisdiagramme

Punktdiagramme und Blasendiagramme

Balken-, Balken-und Säulendiagramme

Balkendiagramme

Säulendiagramme

Liniendiagramme

Karten

Vielfache: Eine Gruppe von Diagrammen mit den gleichen Achsen

Matrizen

Karten

Kacheln

Weitere Informationen

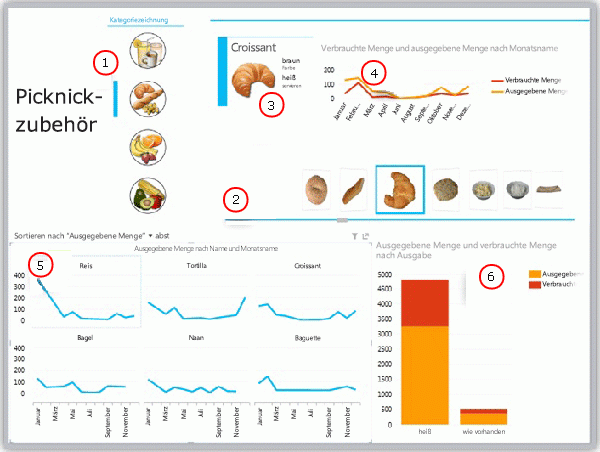

Beispiele für in Power View verfügbare Visualisierungen

1. Datenschnitt filtert den Bericht auf Brote


2. Kachel Fluss-Navigation für Kacheln, derzeit auf einem Croissant


3. Karte in einem kachelcontainer, gefiltert auf die aktuelle Kachel (Croissant)


4. "Diagramm" im kachelcontainer mit verbrauchten Mengen und Server, gefiltert nach Croissants Januar bis Dezember


5. Vielfache, gefiltert nach Brot und sortiert in absteigender Reihenfolge nach Menge


6. Säulendiagramm, gefiltert nach Brot, mit Mengen, die verarbeitet und verbraucht werden



Diagramme
Power View bietet eine Reihe von Diagrammoptionen: Kreis-, Säulen-, Balken-, Zeilen-, Streu-und Blasendiagramm. Diagramme können mehrere numerische Felder und mehrere Datenreihen aufweisen. In einem Diagramm stehen Ihnen mehrere Entwurfsoptionen zur Verfügung, mit denen Beschriftungen, Legenden und Titel angezeigt und ausgeblendet werden.

Diagramme sind interaktiv: Wenn Sie in einem Diagramm auf Werte klicken, haben Sie folgende Möglichkeiten:

• Markieren Sie diesen Wert in diesem Diagramm.


• Filtern Sie diesen Wert in allen Tabellen, Matrizen und Kacheln im Bericht.


• Markieren Sie diesen Wert in allen anderen Diagrammen im Bericht.



Diagramme sind auch interaktiv in einer Präsentationseinstellung, beispielsweise im Lese-und Vollbildmodus in Power View in SharePoint oder auf einem Power View-Blatt in einer Excel-Arbeitsmappe, die in Excel Services gespeichert oder in Microsoft 365 angezeigt wird.

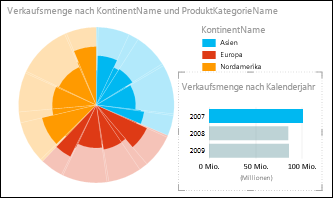

Kreisdiagramme
Kreisdiagramme sind in Power View einfach oder anspruchsvoll gestaltet. Sie können ein Kreisdiagramm erstellen, das einen Drilldown ausführt, wenn Sie auf ein Segment oder ein Kreisdiagramm doppelklicken, das Untersegmente innerhalb der größeren Farbsegmente anzeigt. Sie können ein Kreisdiagramm mit einem anderen Diagramm kreuzfiltern. Angenommen, Sie klicken auf einen Balken in einem Balkendiagramm. Der Teil des Kreisdiagramms, der sich auf diesem Balken bezieht, ist hervorgehoben, und der Rest des Kreises ist abgeblendet. Informationen zu Kreisdiagrammen in Power View.





Punktdiagramme und Blasendiagramme
Streu-und Blasendiagramme sind eine hervorragende Möglichkeit, um viele verwandte Daten in einem Diagramm anzuzeigen. In Punktdiagrammen zeigt die x-Achse ein numerisches Feld an, und die y-Achse zeigt eine andere an, sodass die Beziehung zwischen den beiden Werten für alle Elemente im Diagramm einfach zu sehen ist.

In einem Blasendiagramm steuert ein drittes numerisches Feld die Größe der Datenpunkte. Sie können auch eine "Wiedergabe"-Achse zu einem Punkt-oder Blasendiagramm hinzufügen, um Daten anzuzeigen, während Sie sich im Laufe der Zeit ändern.

Weitere Informationen zu Blasen-und Punkt XY-Diagrammen in Power View.

Balken-, Balken-und Säulendiagramme
Linie-, Balken-und Säulendiagramme sind für den Vergleich von Datenpunkten in einer oder mehreren Datenreihen hilfreich. In Linien-, Balken-und Säulendiagrammen zeigt die x-Achse ein Feld an, und die y-Achse zeigt eine andere an, sodass die Beziehung zwischen den beiden Werten für alle Elemente im Diagramm einfach zu sehen ist.

Balkendiagramme
In einem Balkendiagramm werden Kategorien entlang der vertikalen Achse und Werte entlang der horizontalen Achse angeordnet. Verwenden Sie in einem der folgenden Fälle ein Balkendiagramm:

• Sie haben eine oder mehrere Datenreihen, die Sie darstellen möchten.


• Ihre Daten enthalten positive Werte, negative Werte und Nullwerte (0).


• Sie möchten die Daten für zahlreiche Kategorien vergleichen.


• Die Achsenbeschriftungen sind lang.



In Power View stehen drei Balkendiagramm-Untertypen zur Auswahl: gestapelt, 100% gestapelt und gruppiert.

Säulendiagramme
Daten, die in Spalten oder Zeilen auf einem Arbeitsblatt angeordnet sind, können in einem Säulendiagramm geplottet werden. Mit Säulendiagrammen können Datenänderungen über einen Zeitraum oder Vergleiche zwischen Elementen dargestellt werden. In Säulendiagrammen befinden sich die Kategorien entlang der horizontalen Achse und Werte entlang der vertikalen Achse.

In Power View stehen drei Säulendiagramm-Untertypen zur Auswahl: gestapelt, 100% gestapelt und gruppiert.

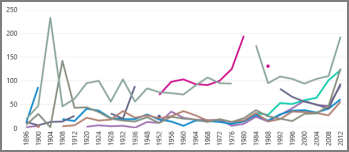

Liniendiagramme
Liniendiagramme verteilen Kategoriedaten gleichmäßig entlang einer horizontalen Achse (Rubrikenachse) und alle numerischen Werte Daten entlang einer vertikalen Achse (Größenachse).





Verwenden Sie ein Liniendiagramm mit Zeitskalen entlang der horizontalen Achse. In Diagrammen werden Datumsangaben in chronologischer Reihenfolge in bestimmten Intervallen oder Basiseinheiten angezeigt, beispielsweise die Anzahl der Tage, Monate oder Jahre, auch wenn die Datumsangaben auf dem Arbeitsblatt nicht in der Reihenfolge oder in den gleichen Basiseinheiten liegen.

Erstellen Sie ein Diagramm in Power View.

Seitenanfang

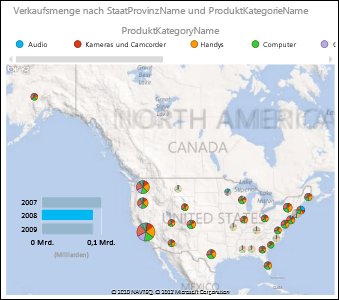

Karten
Karten in Power View verwenden Bing-Kartenkacheln und können folglich wie jede andere Bing-Karte gezoomt und geschwenkt werden. Durch Hinzufügen von Positionen und Feldern werden Punkte auf der Karte platziert. Je höher der Wert, desto größer der Punkt. Wenn Sie eine mehrwertige Serie hinzufügen, erhalten Sie Kreisdiagramme auf der Karte, wobei die Größe des Kreisdiagramms die Größe des Gesamtergebnisses zeigt. Weitere Informationen finden Sie unter Karten in Power View.





Seitenanfang

Vielfache: Eine Gruppe von Diagrammen mit den gleichen Achsen
Bei vielfachen können Sie eine Reihe von Diagrammen mit identischen X-und Y-Achsen erstellen und diese nebeneinander anordnen, wodurch es einfacher ist, viele unterschiedliche Werte gleichzeitig zu vergleichen. Vielfache werden manchmal als "Gitter Diagramme" bezeichnet.

Seitenanfang

Matrizen
Eine Matrix ähnelt einer Tabelle darin, dass Sie aus Zeilen und Spalten besteht. Eine Matrix verfügt jedoch über die folgenden Funktionen, die eine Tabelle nicht bietet:

• Anzeigen von Daten ohne sich wiederholende Werte


• Anzeigen von Summen und Zwischensummen nach Zeile und Spalte


• Mit einer Hierarchiekönnen Sie einen Drilldown durchführen oder einen Drilldown ausführen.


• Reduzieren und Erweitern der Anzeige



Weitere Informationen zum Arbeiten mit einer Matrix in Power View

Seitenanfang

Karten
Sie können eine Tabelle in eine Reihe von Karten konvertieren, die die Daten aus jeder Zeile in der Tabelle im Layout eines Kartenformats wie auf einer Karteikarte darstellen.





Seitenanfang

Kacheln
Sie können eine Tabelle oder Matrix in Kacheln umwandeln, um tabellarische Daten interaktiv darzustellen. Kacheln sind Container mit einer dynamischen Navigationsleiste. Kacheln fungieren als Filter – Sie filtern den Inhalt innerhalb der Kachel auf den auf der Registerkartenleiste ausgewählten Wert. Sie können der Kachel mehr als eine Visualisierung hinzufügen, und alle werden nach demselben Wert gefiltert. Sie können Text oder Bilder als Registerkarten verwenden. Weitere Informationen finden Sie unter Kacheln in Power View.

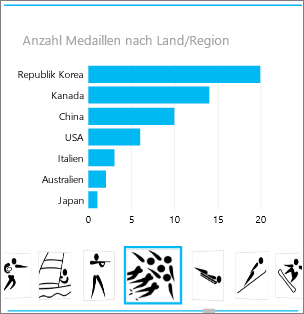

Dieses Bild zeigt die Anzahl der Medaillen, die von Ländern gewonnen wurden, die im Speed Skating konkurrieren.
